項目背景

　　華能景洪水電站是瀾滄江干流水電基地中下游河段"兩庫八級"規劃中的第六級，上游與糯扎渡水電站銜接，下游為橄欖壩水電站，最大壩高108米，總裝機容量175萬千瓦。為確保大壩正常運營，需要對大壩外觀監測進行改造，改造完成后徠卡監測系統將實時對大壩進行自動化監測。

　　系統方案

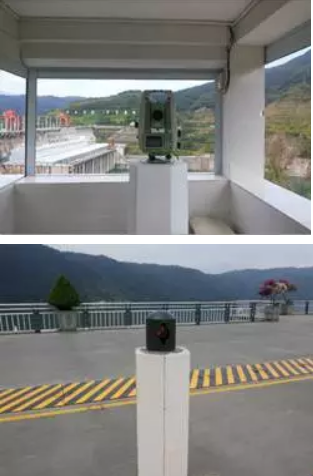

　　整個監測系統由兩臺徠卡監測機器人TM30全站儀、棱鏡監測點、GeoMoS軟件，以及供電、通訊、避雷等系統相關設備組成。

　　（1）數據采集系統

　　為提高監測的可靠性，選用徠卡超高精度0.5″的TM30監測機器人，以及全自動監測GeoMoS軟件，從而實現對大壩全天候、實時監測，為大壩監測提供可靠的監測數據。

　　（2）通訊系統

　　左岸主要采用無線通訊方式，TM30全站儀采集到的數據通過網橋設備發送；右岸主要采用光纖通訊方式。

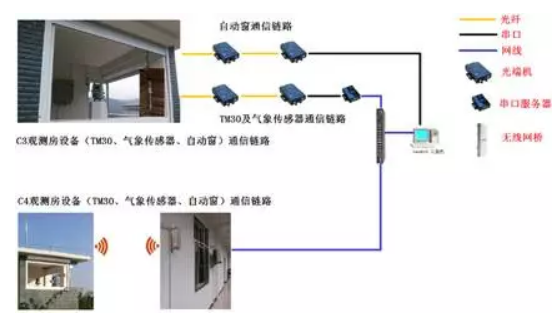

　　通訊方式示意圖：

　　（3）供電系統

　　左岸和右岸兩臺監測機器人均采用220V市電供電，外加UPS給TM30監測機器人、通訊設備、計算機等供電，電纜鋪設主要采用穿管及橋架方式。

　　運行成果

　　2015年1月，系統完成安裝和調試工作，系統運行平穩良好，經過持續的自動化監測，監測數據與庫區水位漲落的趨勢吻合，目前監測成果精度達到毫米級，完全滿足客戶對精度的要求。

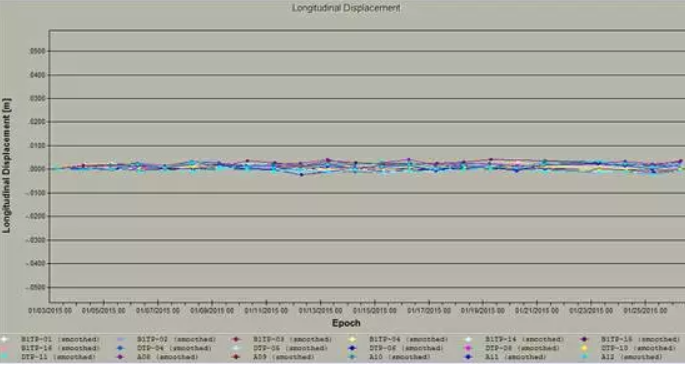

　　縱向位移

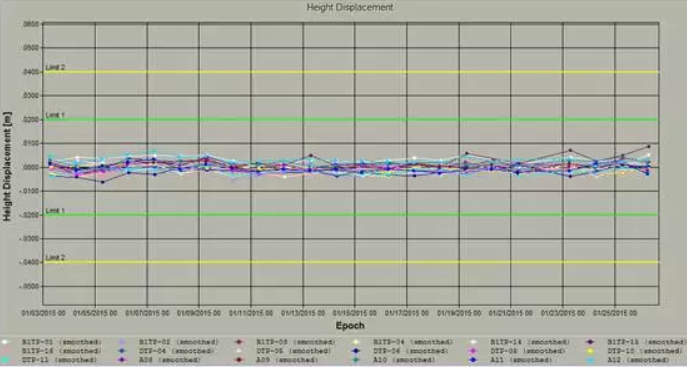

　　垂直位移

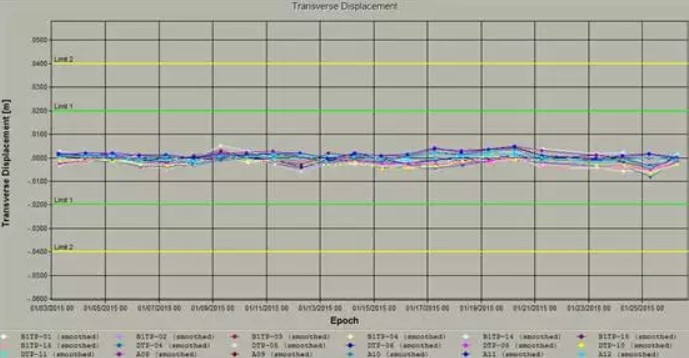

　　橫向位移

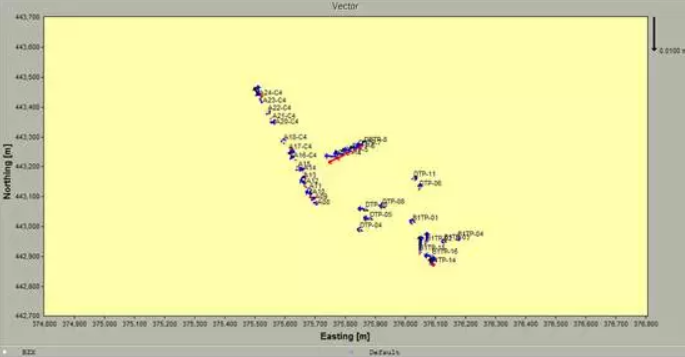

　　平面位移矢量
